绕组建模

电磁问题的仿真常常需要定义带电流的绕组，方法有几种。把绕组纳入 QuickField 仿真最直接的方式，是把线圈的每一匝在模型平面上表示为一组截面。属于同一股线的 QuickField 区块应赋予相同的标签，并在标签属性中定义电流密度或总电流。「导体连接方式」单选项应设为「串联」，表示每个带该标签的导体中流过相同的电流。此时区块的数量就对应构成该绕组的匝数。

不过，实心导线会带来额外的涡流损耗。由许多导体换位绞合而成的利兹线损耗更小，常用于制作绕组和线圈。

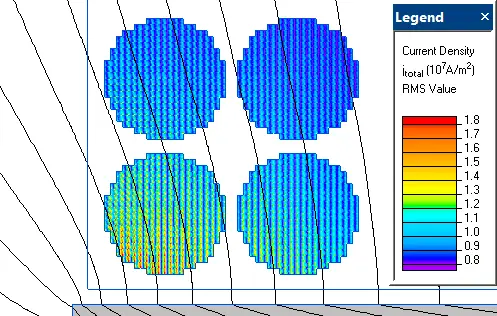

仿真由相互绝缘的独立细股构成的导线绕成的绕组更为困难。如果股数不太多，可以把它们表示为一个个独立的区块：同一股线的所有截面用同一个区块名称，这些区块串联连接（以保证电流相同），然后用 QuickField 的电路编辑器把所有股线并联起来。

但当绕组中的股数很多时，这种做法定义问题太费时间，而且问题过于复杂、求解也会很慢。对于换位股数较多的情形，更简便的做法是把它们表示为同一标签名下的一组 QuickField 区块，指定串联连接，认为所有股线中流过相同的电流（各股线电流之和即为该绕组的总电流）。

QuickField 依托其多物理场特性所具备的灵活性，使得各类电气工程应用中与线圈、绕组相关的电磁问题和传热问题都可以得到仿真。
